Installasjon av ryggekamera

NorView ryggekamerasystem installeres på følgende måte:



Monitor

For trådløse ryggekamerasystem: skru antenna på toppen av monitoren.

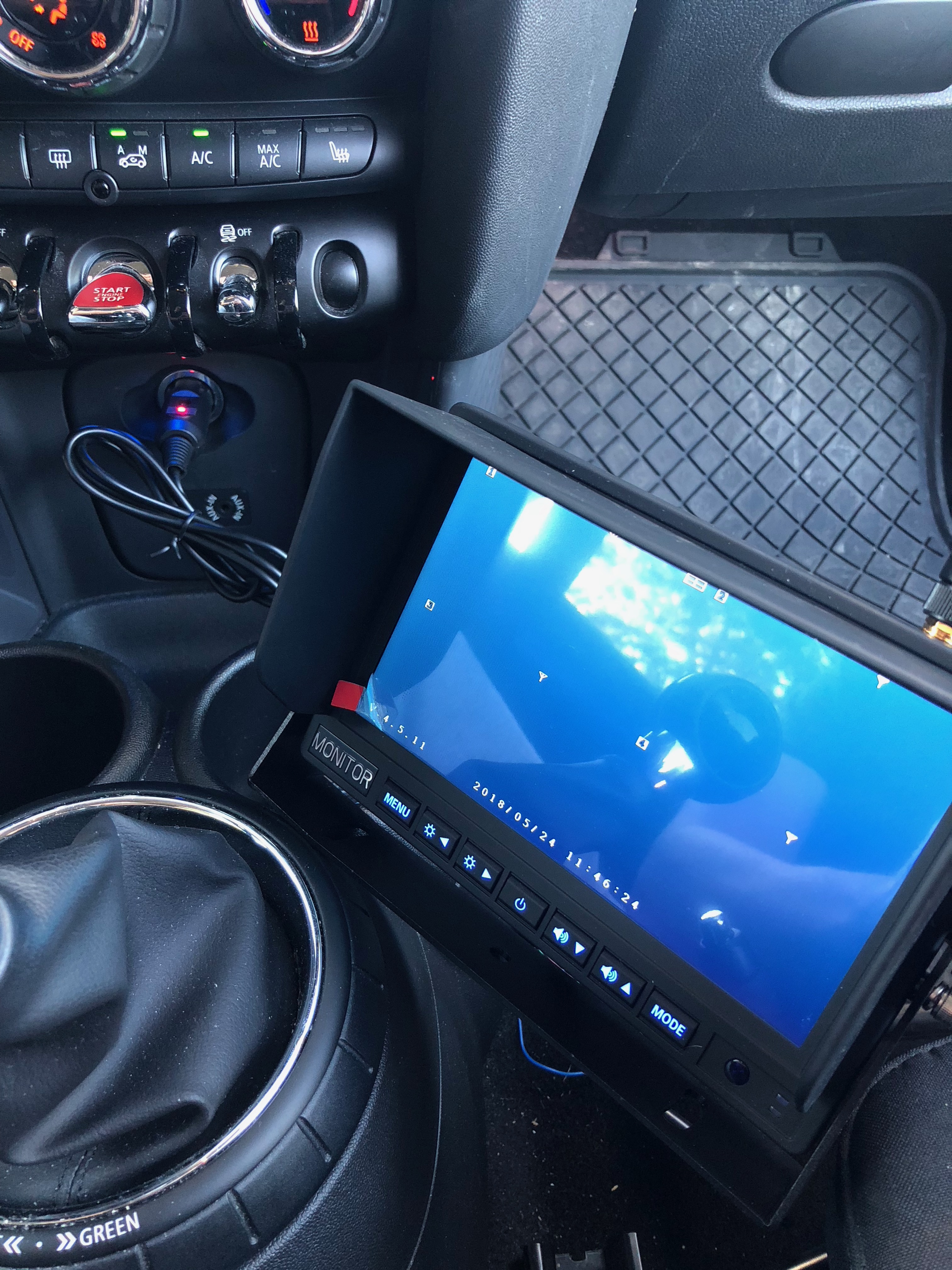

Fest sigarettennerkontakten til monitorkabelen og plugg den inn i 12V-sigarettenneruttaket.

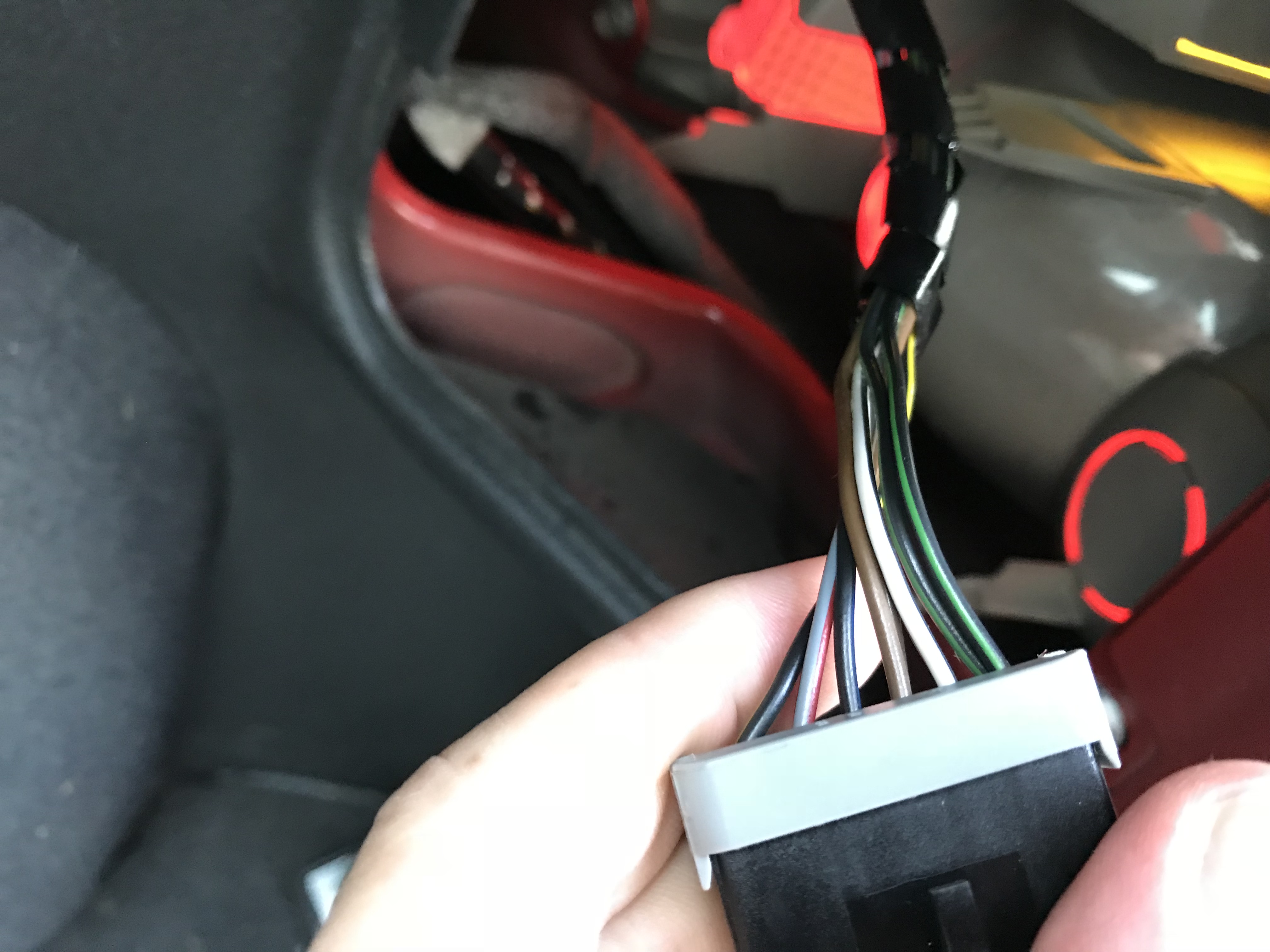

Alternativt kan monitorkabelen kobles direkte på strøm fra batteriet via kablene under dashbordet. Kablene er merket med svitsjer for de forskjellige modusene. De kan for eksempel kobles til kablene som gir strøm til ryggelysene slik at monitoren slår seg på når bilen settes i revers. Rød er for strøm og svart er for strømmen som går tilbake/jord (Kablene er merket). Kablingen er forskjellig fra bil til bil, men det finnes en rekke med guider på nettet, se for eksempel her



Kablet kamera

Om du har et kablet kamera er det bare å trekke ledningene fra monitoren til de respektive kameraene.



Trådløst kamera

Et trådløst kamera installeres ved å terminere kablene på strøm fra baklys (for for eksempel et ryggekamera). Husk å feste på antennen først!

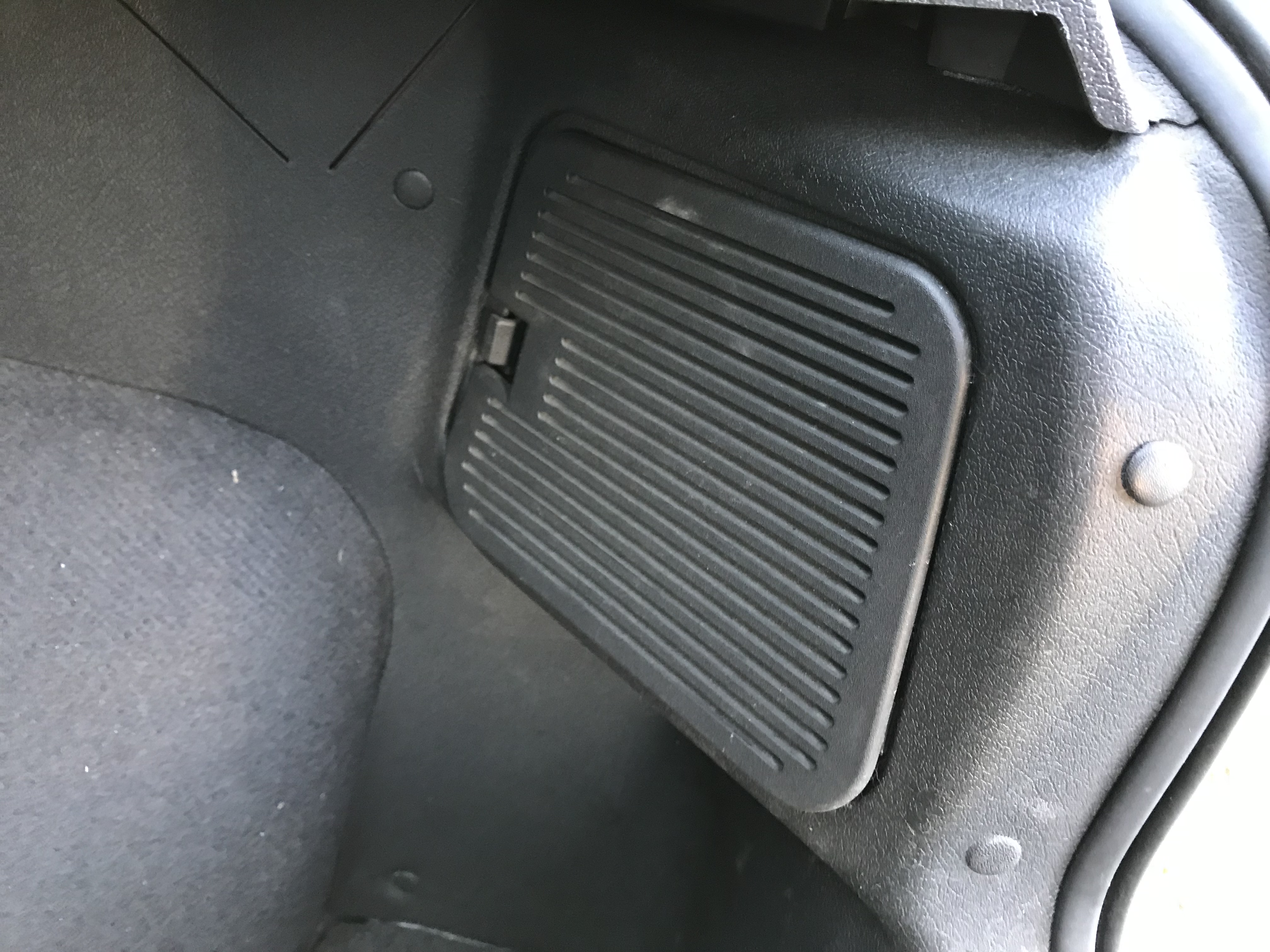

Finn fram til kablene som går til baklysene:

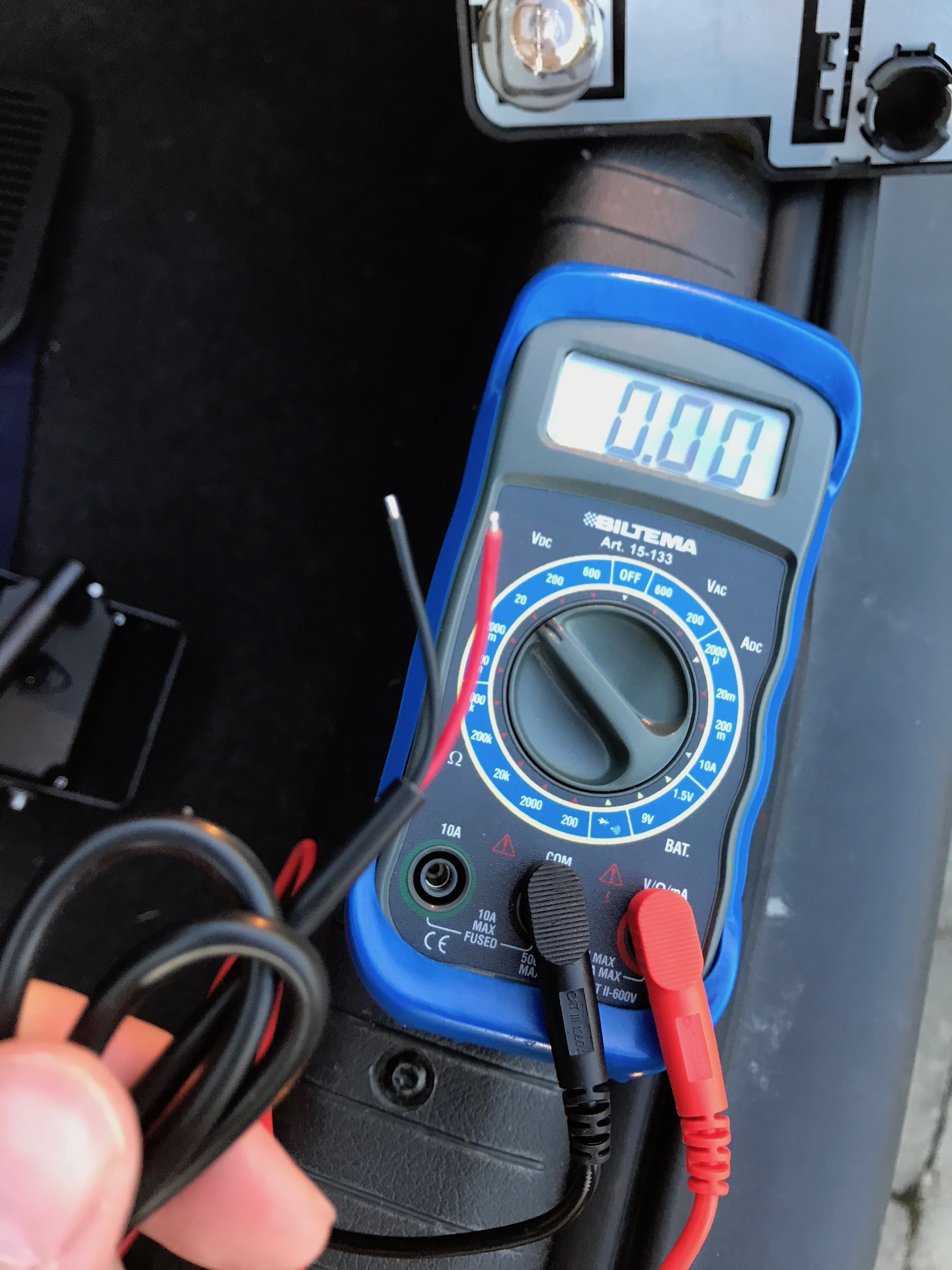

Kablingen kan være forskjellig fra bil til bil, så her anbefaler vi enten å bruke et multimeter for å finne hvilke kabler som gir strøm (for eksempel når ryggelysene skrus på) eller søke rundt på nettet for å finne hvordan kablingen er i din bil.

Du terminerer kablene som er rød og svart rundt kablene som gir strøm og motstrøm/jord.



Paring (trådløst)

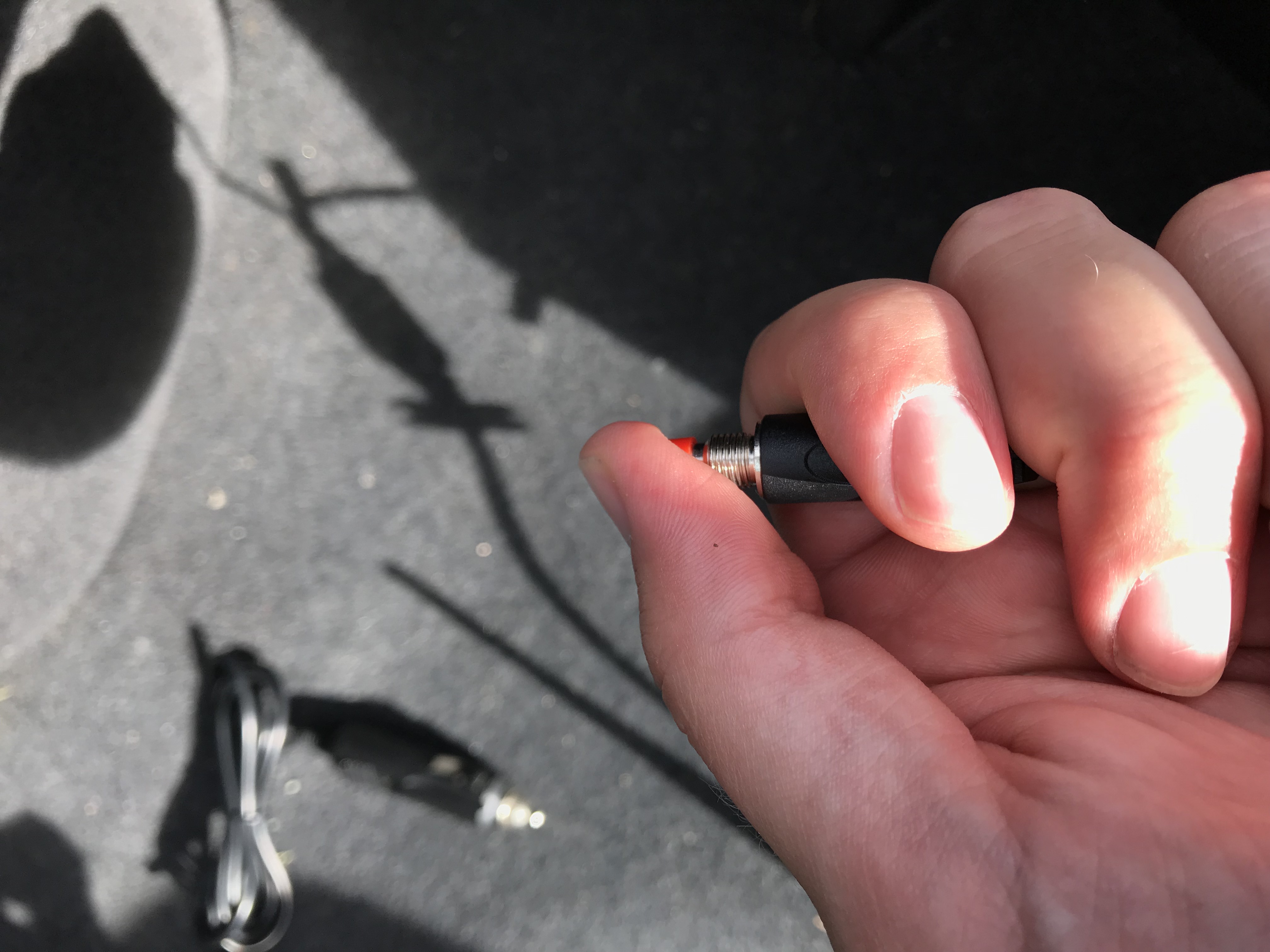

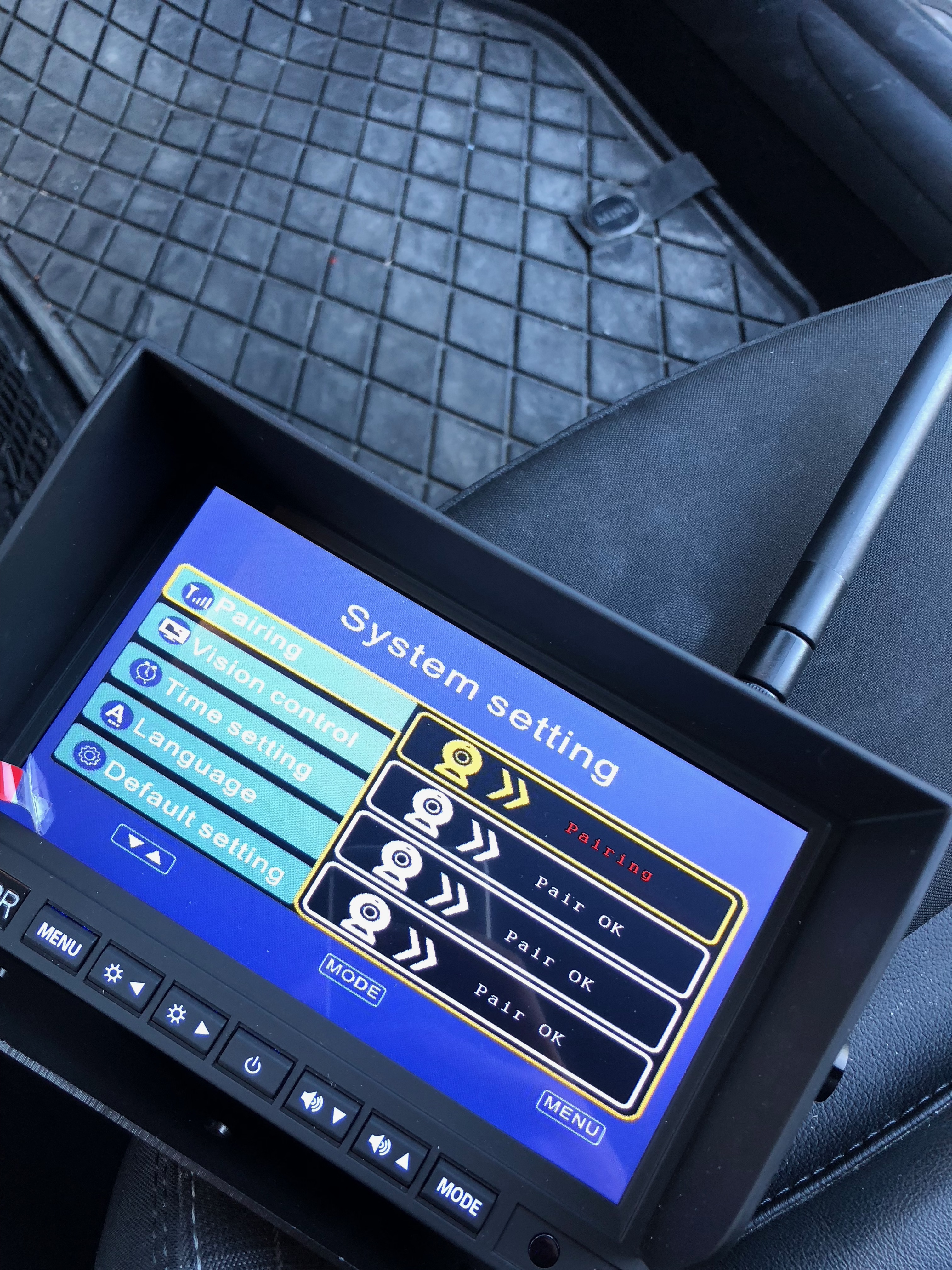

For å pare kameraet til monitoren trykker du på den røde tuppen av kabelen på kameraet som sier "pairing switch". Samtidig går du inn på menyen på monitoren og navigerer frem til "pairing" og trykker på mode for å pare:

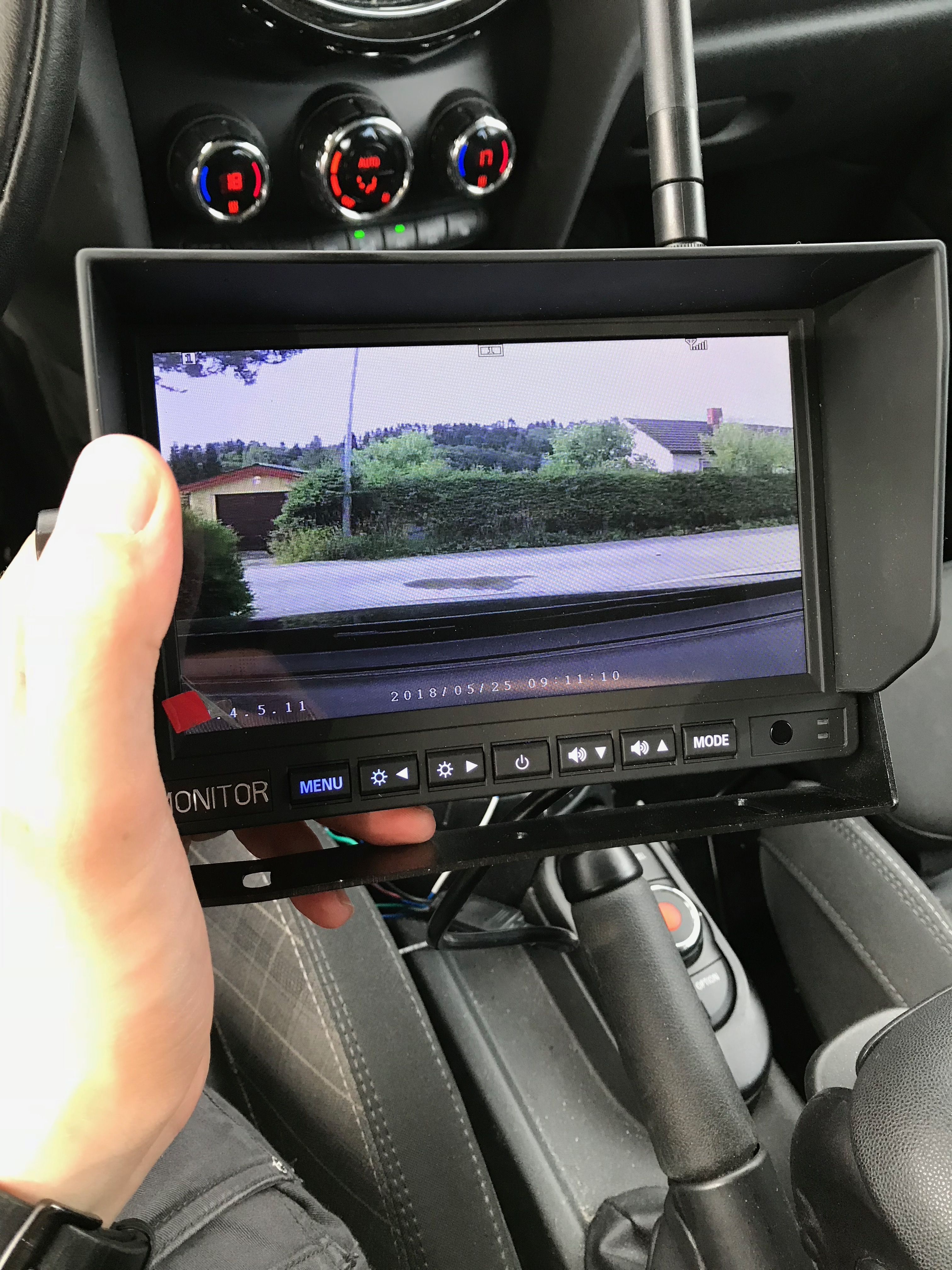

Deretter skal bildet fra kameraet dukke opp på monitoren:



Ellers er det bare å ta kontakt med oss om det er noe du måtte lure på!
